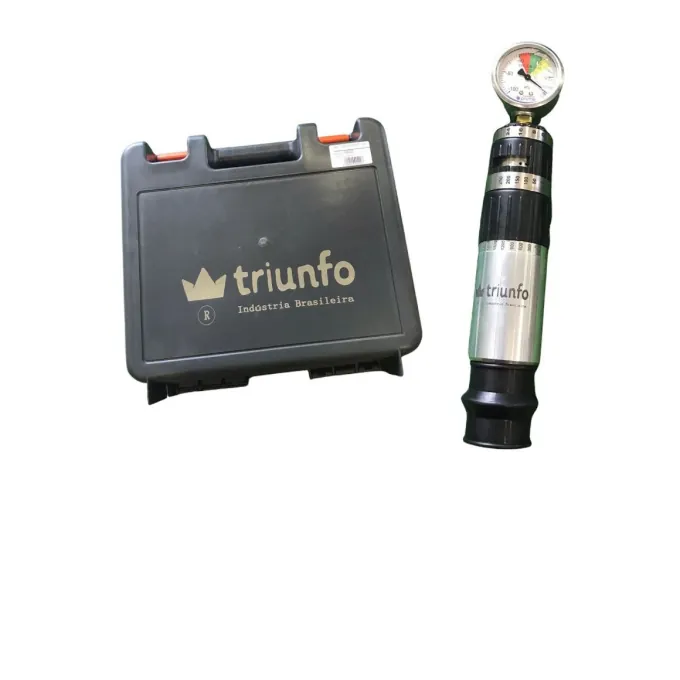

Caudalímetro completo ( com 621 )

É um aparelho que se destina a medição de
bombas de vácuo, com a finalidade de medir
a vazão das bombas.

Mode de usar:
Abrir e fechar a torneira de vácuo para zerar o mesmo (equilibrar a pressão interna com a externa).

Verificar a bomba a ser medida conforme a placa de identificação e ajusar o Caudalímetro de acordo com a vazão da placa da bomba

Exemplo:

• Na placa de identificação da bomba 450 litros, coloque no caudalimetro:
• Anel ajuste grande: 1
• Anel ajuste pequeno: 6
• Ligar a bomba e ver no vacuômetro deverá marcar 50kpa
• Cada furo no ajuste grande equivale a 300l/min
• 1=300l/min - 2=600l/min - 3=900l/min
• Cada furo no ajuste pequeno equivale a 25l/min
• 2=50l/min - 4=100l/min - 6=150l/min
• Caso não ocorra esta marcação devemos ajusar o Caudalímetro abrindo ou fechando as regulagens até o vacuômetro marcar 50kpa
• As bombas de vácuo apresentam uma queda no seu rendimento de acordo com a altitude em que se encontram conforme abaixo:

Características
